个人画图习惯记录篇

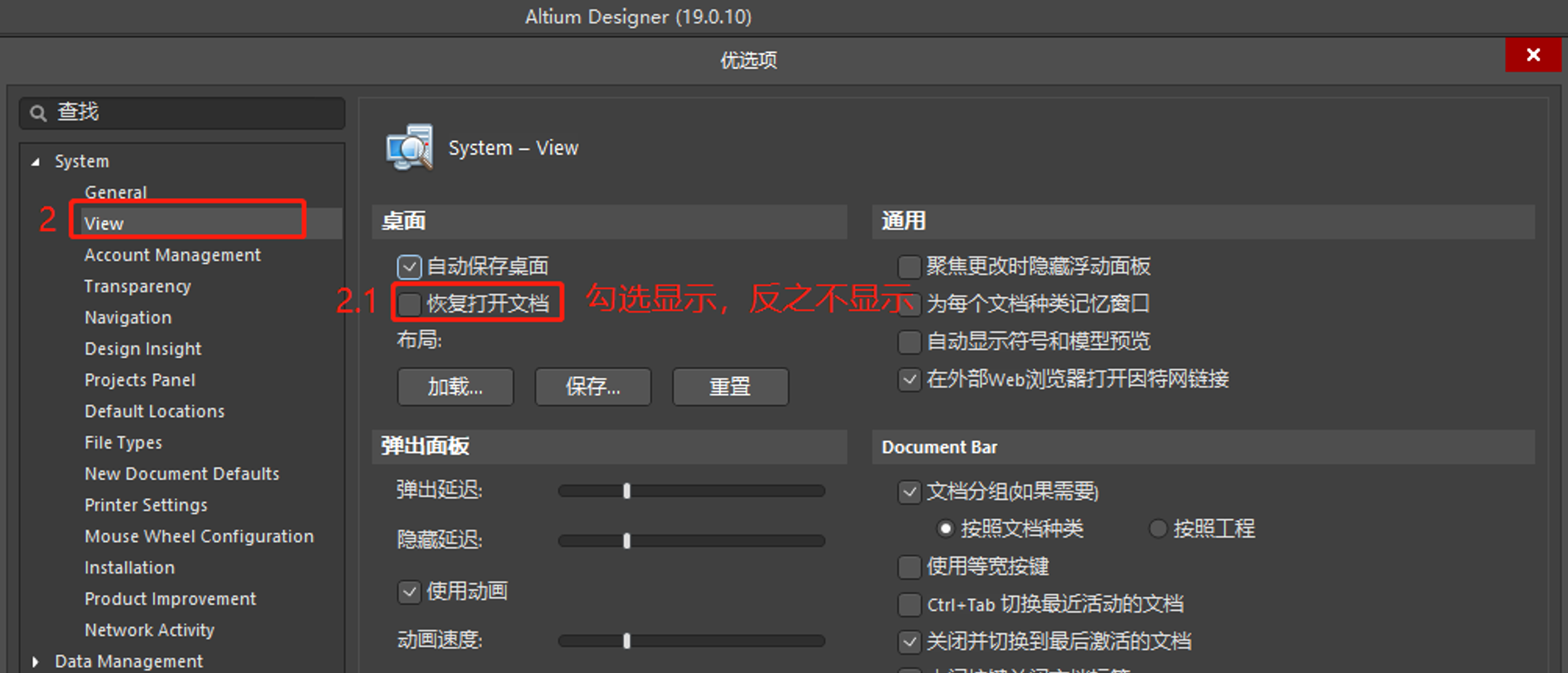

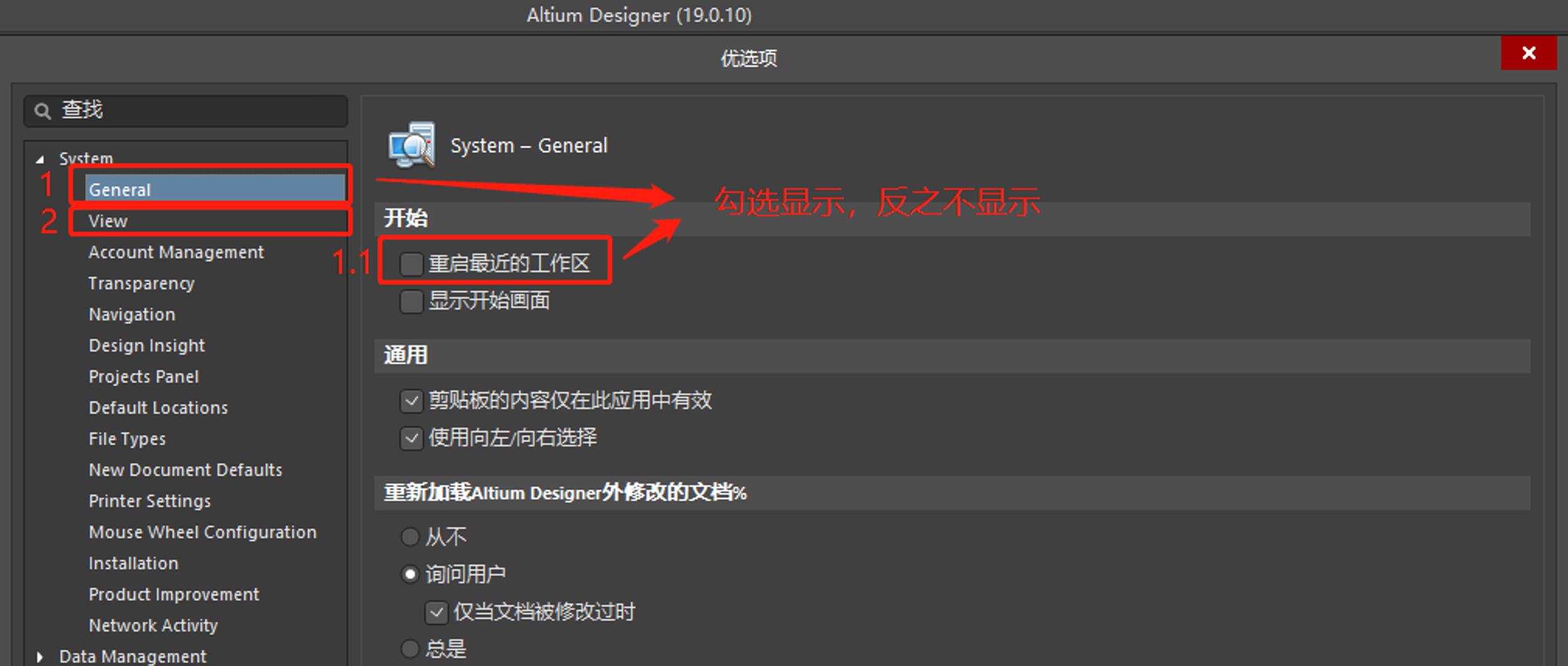

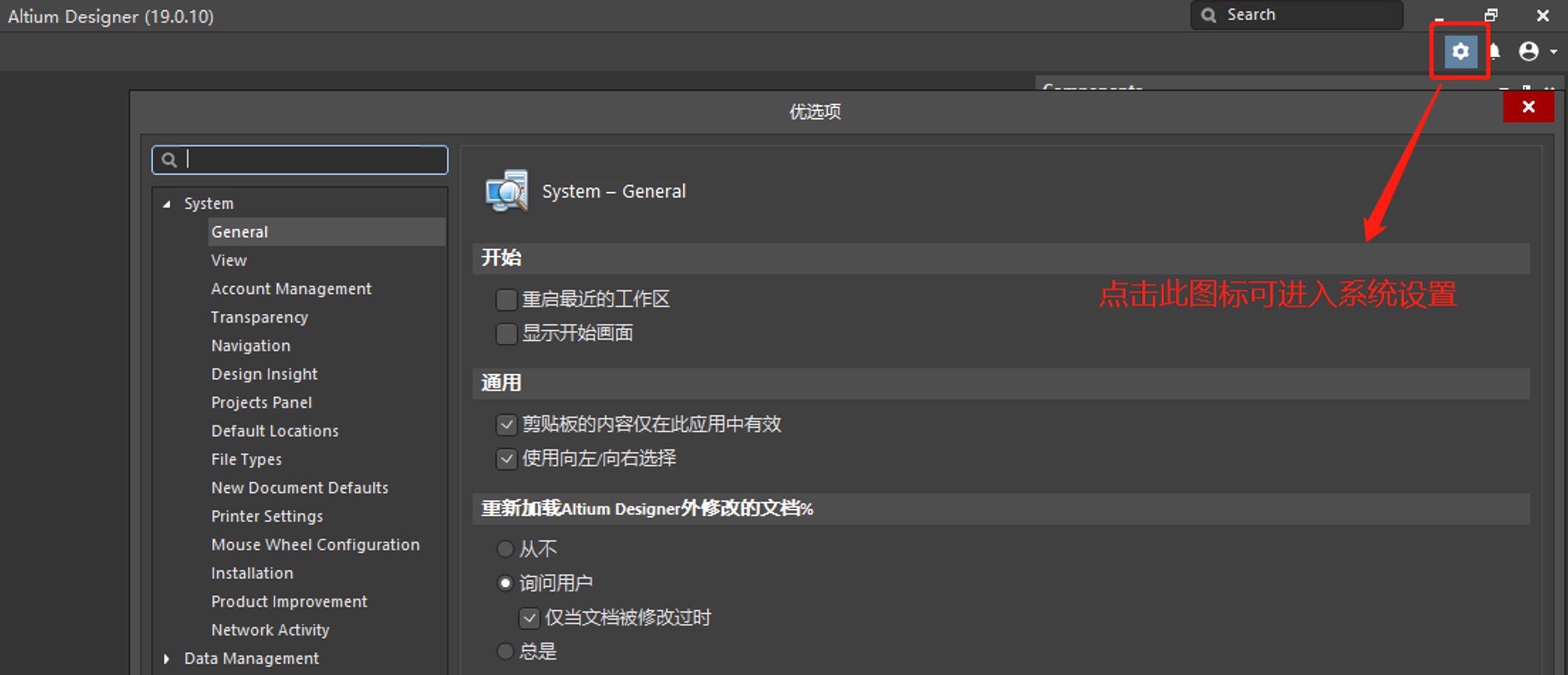

1. 打开软件是否显示上次工作区
和2步骤同时设置才有效

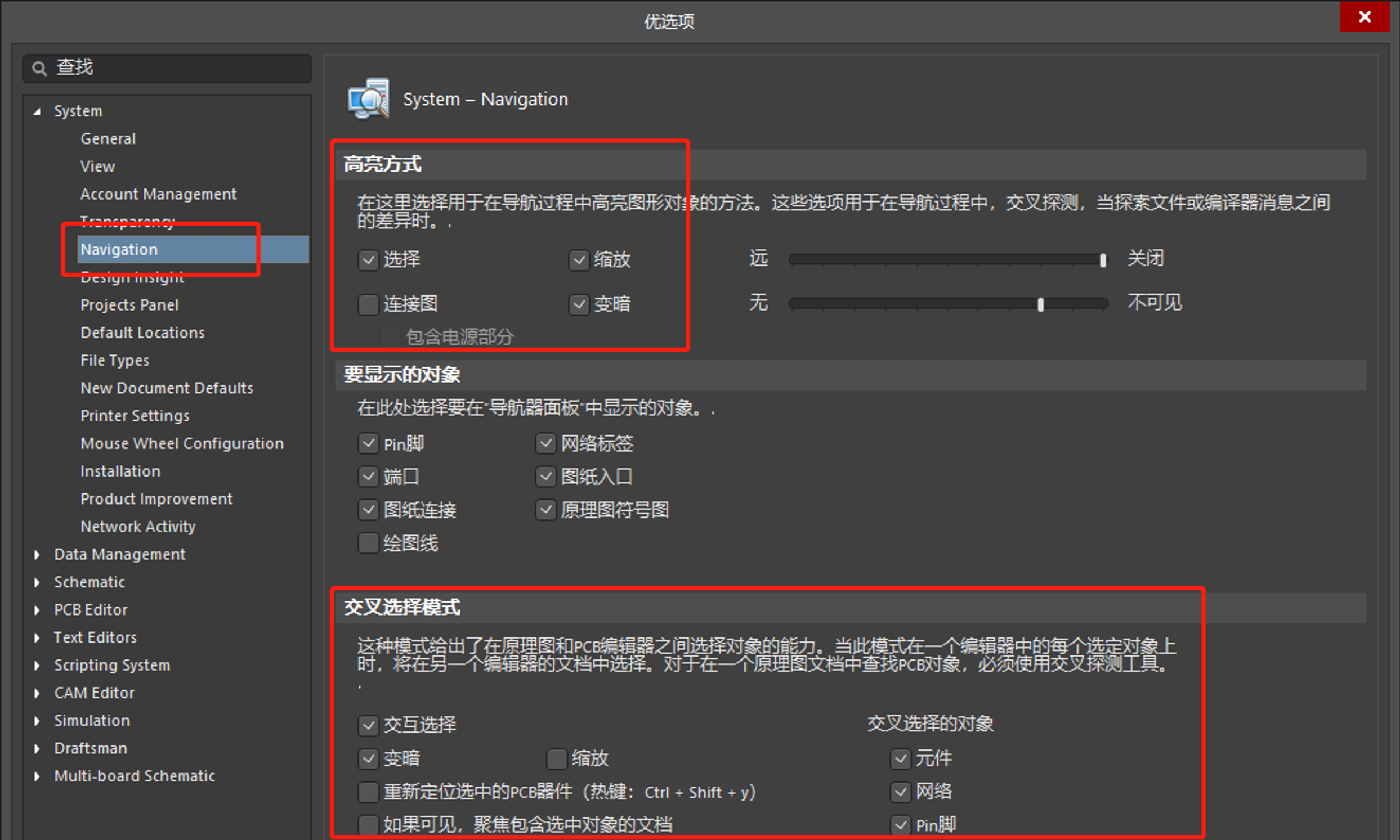

2. 交互探针设置
根据个人偏好设置是否缩放/变暗效果

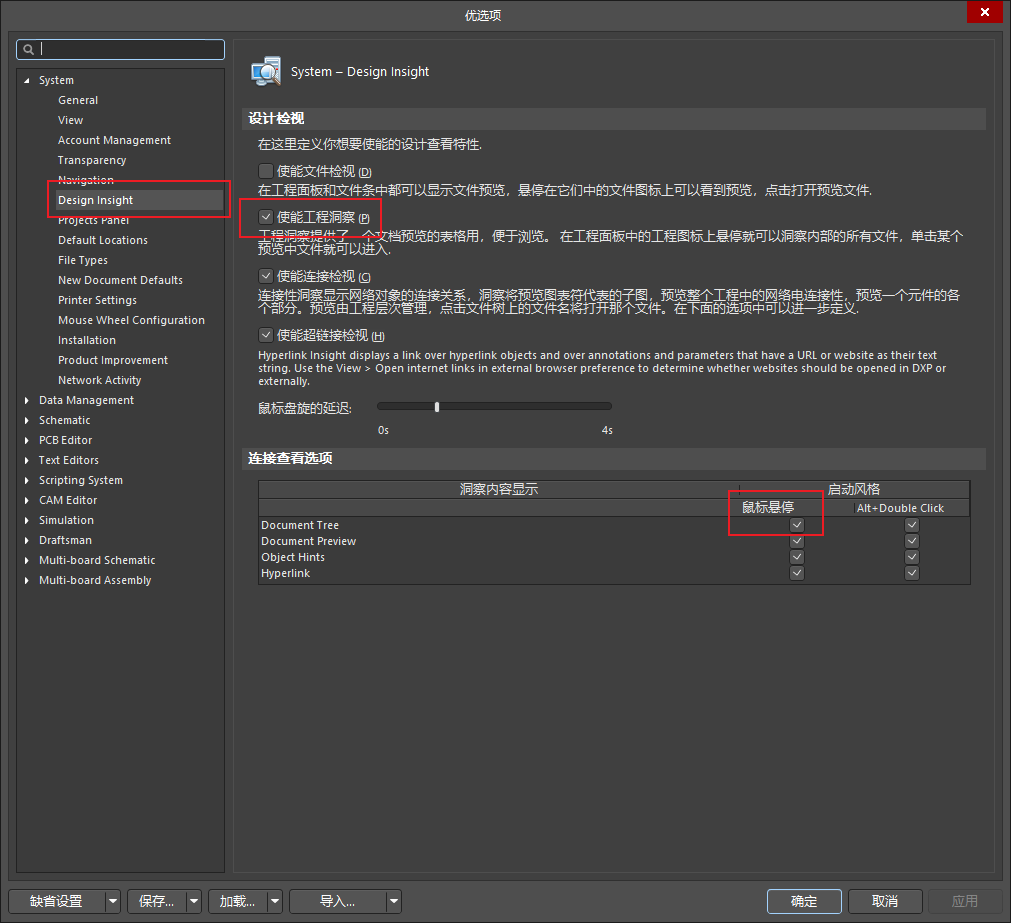

3. 原理图工程洞察
将工程编译后,鼠标放在网络上能显示所以页相同网络

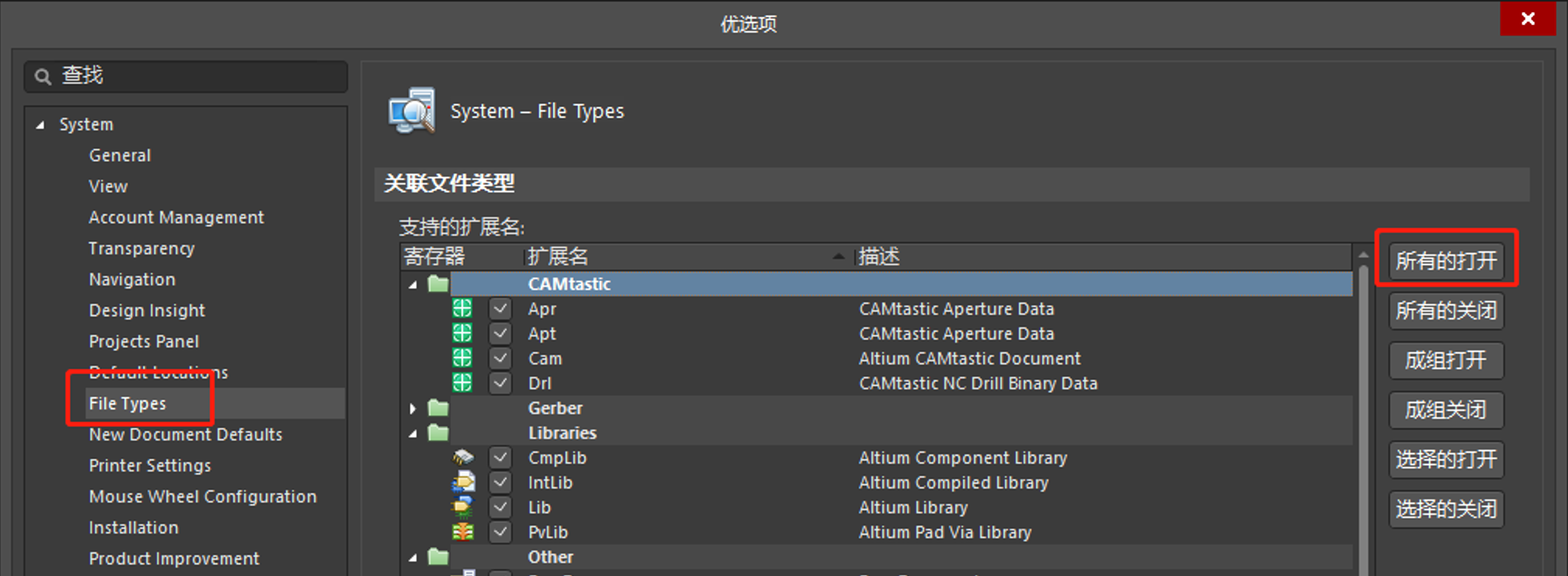

4. 文件关联选项设置
打开软件会自动识别电脑里所以相关的文件

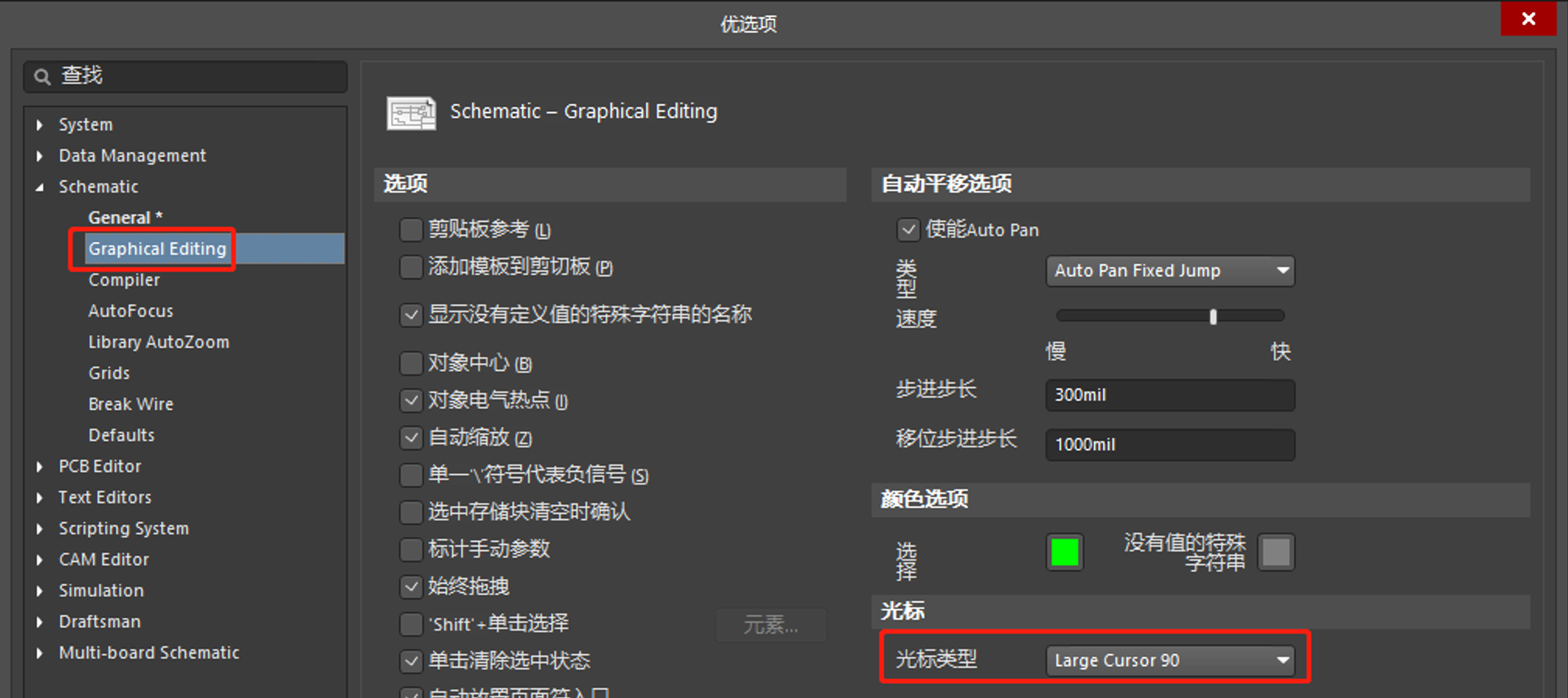

5. 原理图中的光标显示设置
现在显示Large cursor 90 为最大的光标

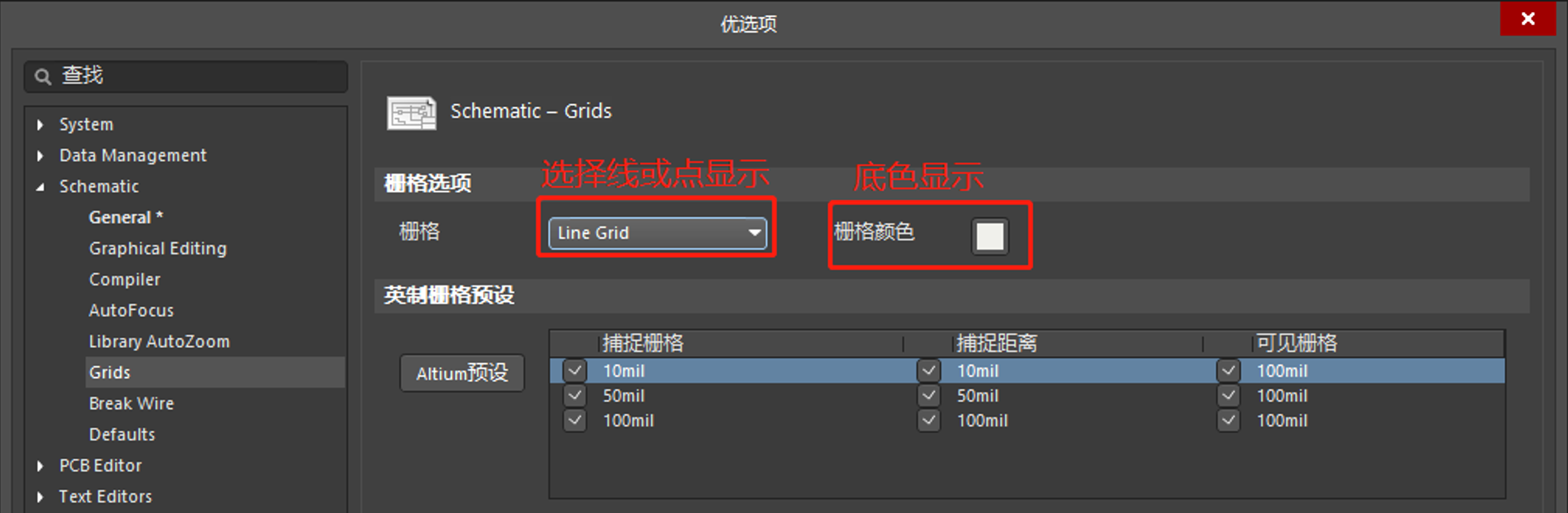

6. 原理图栅格选项
7. 文件格式修改报告显示

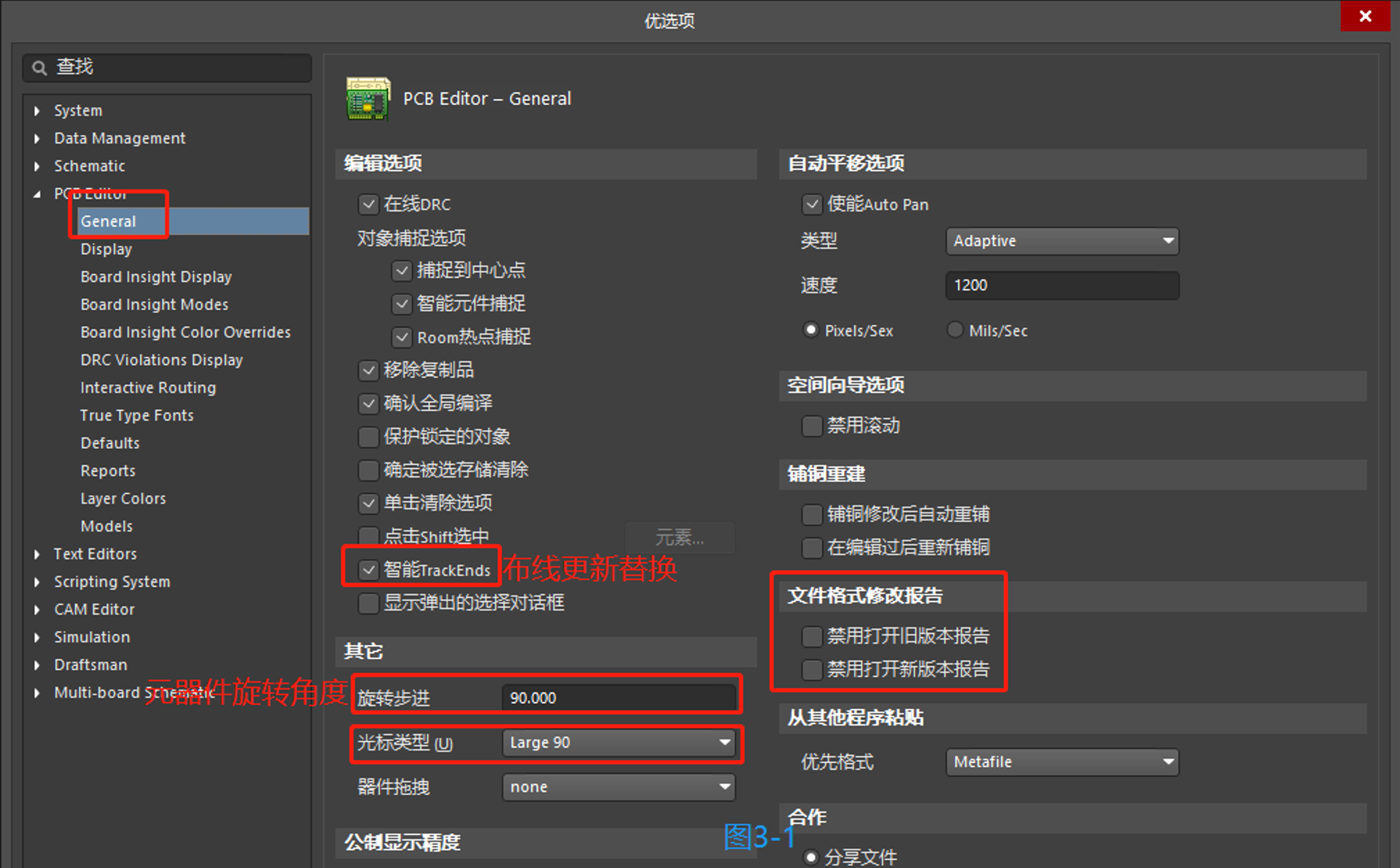

参考下图3-1中的文件格式修改报告
8. PCB元器件旋转角度设置
参考下图3-1中的其它(旋转步进)
9. PCB光标大小设置
参考下图3-1中的其它(光标类型)
10. 重现拉线时，原有已布的线自动消失
6/7/8/9点均可参照此图
11. 布线冲突方案选择

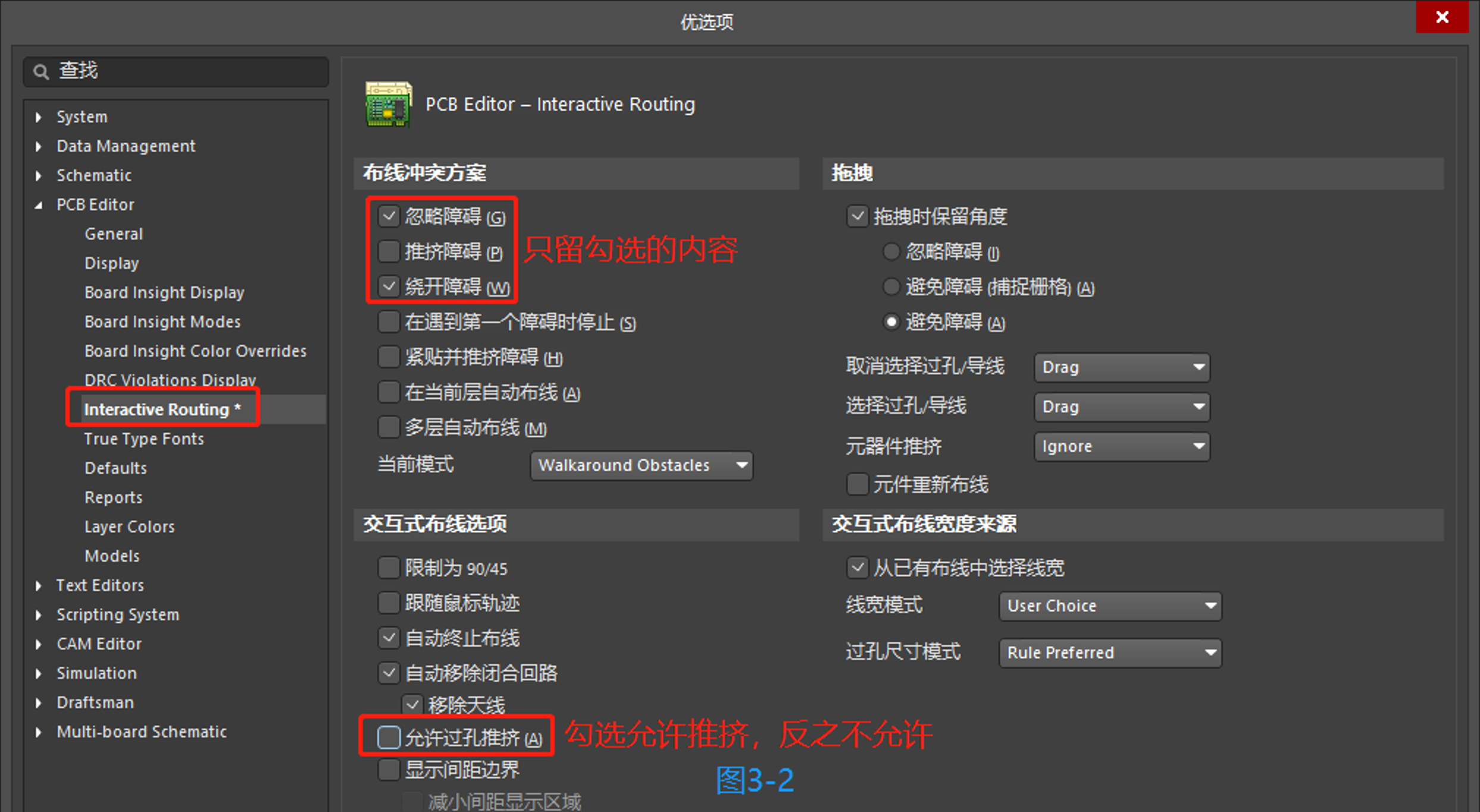

参考下图3-2中的布线冲突方案
12. 设置打过孔是否自动推挤
10/11点均可参照此图

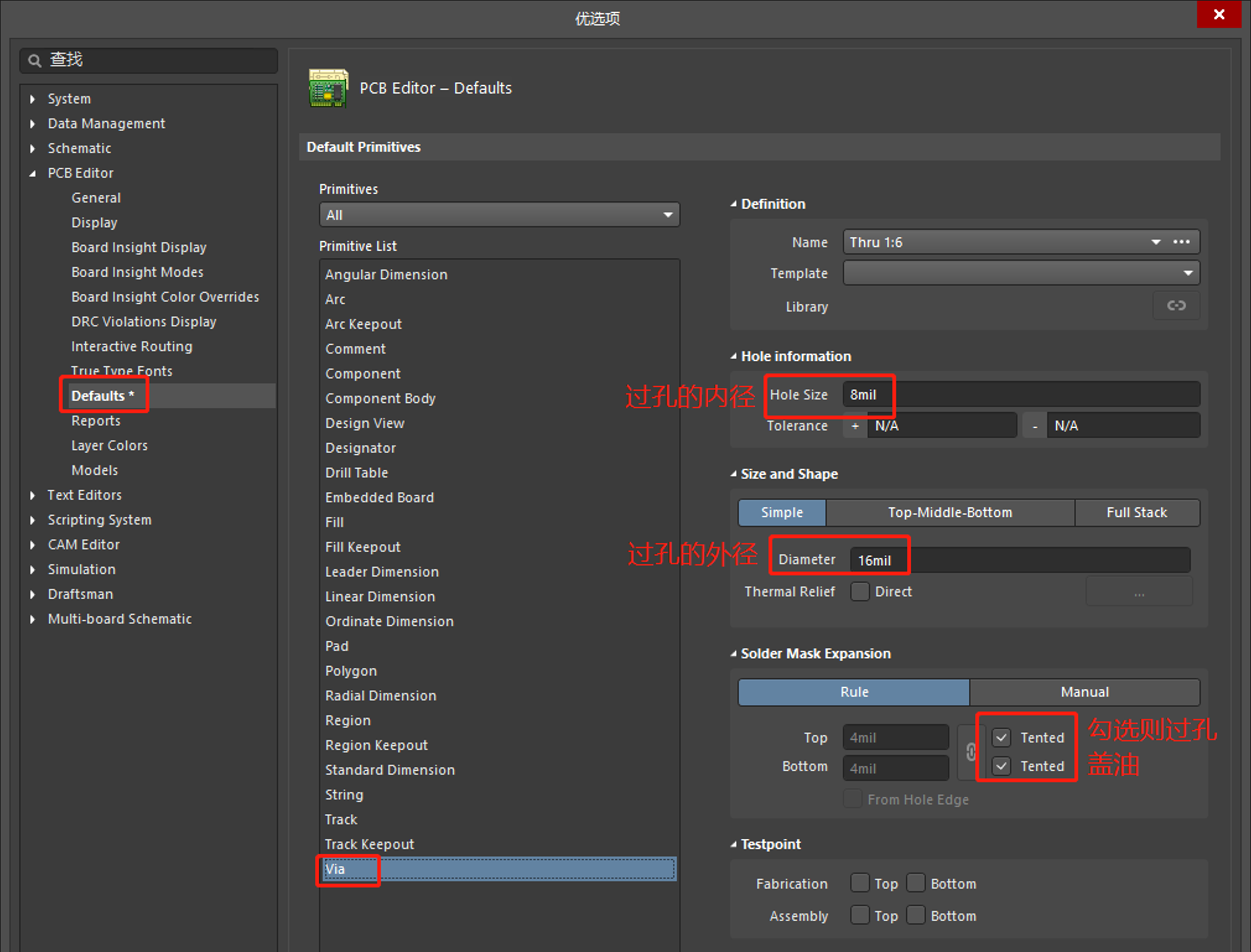

13. 设置过孔大小和盖油

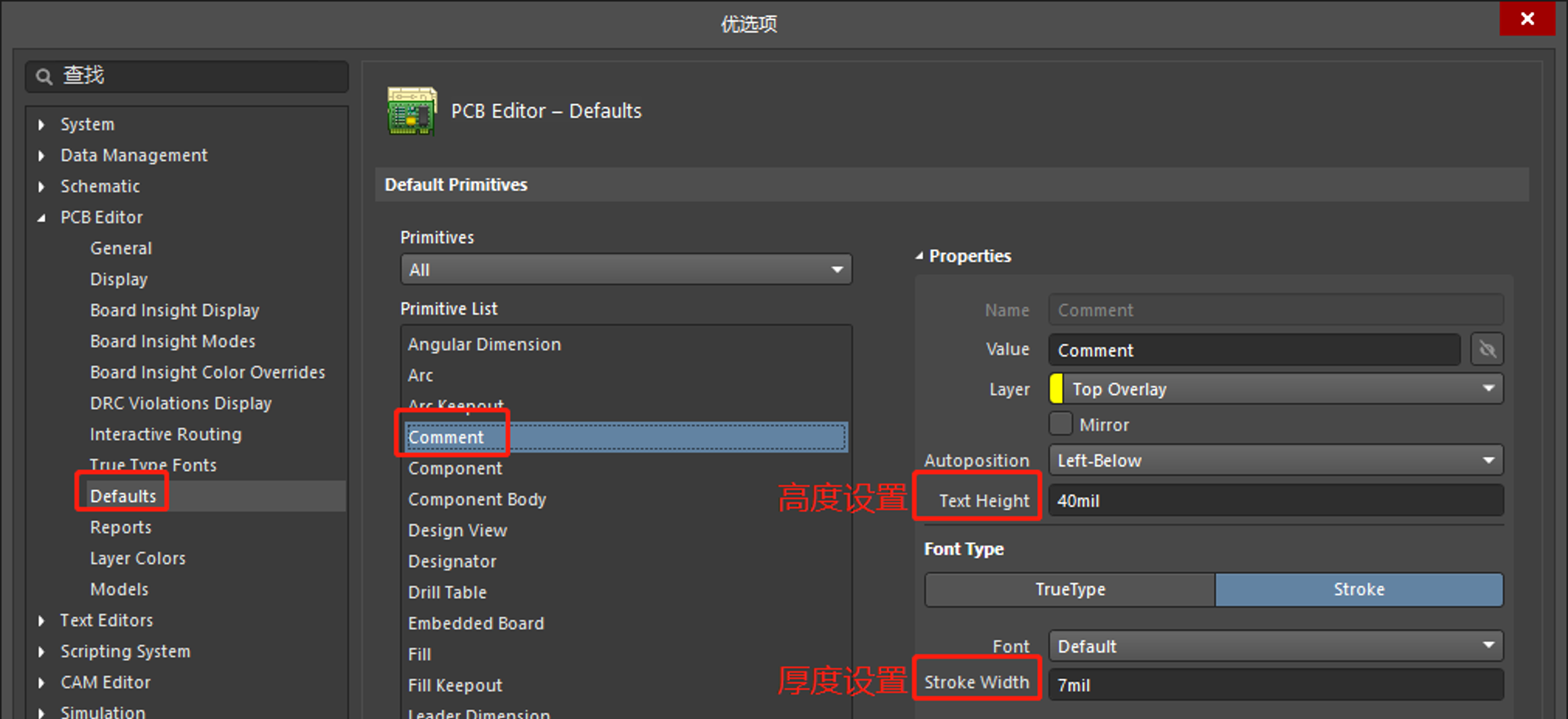

14. 字符文本高/厚度设置

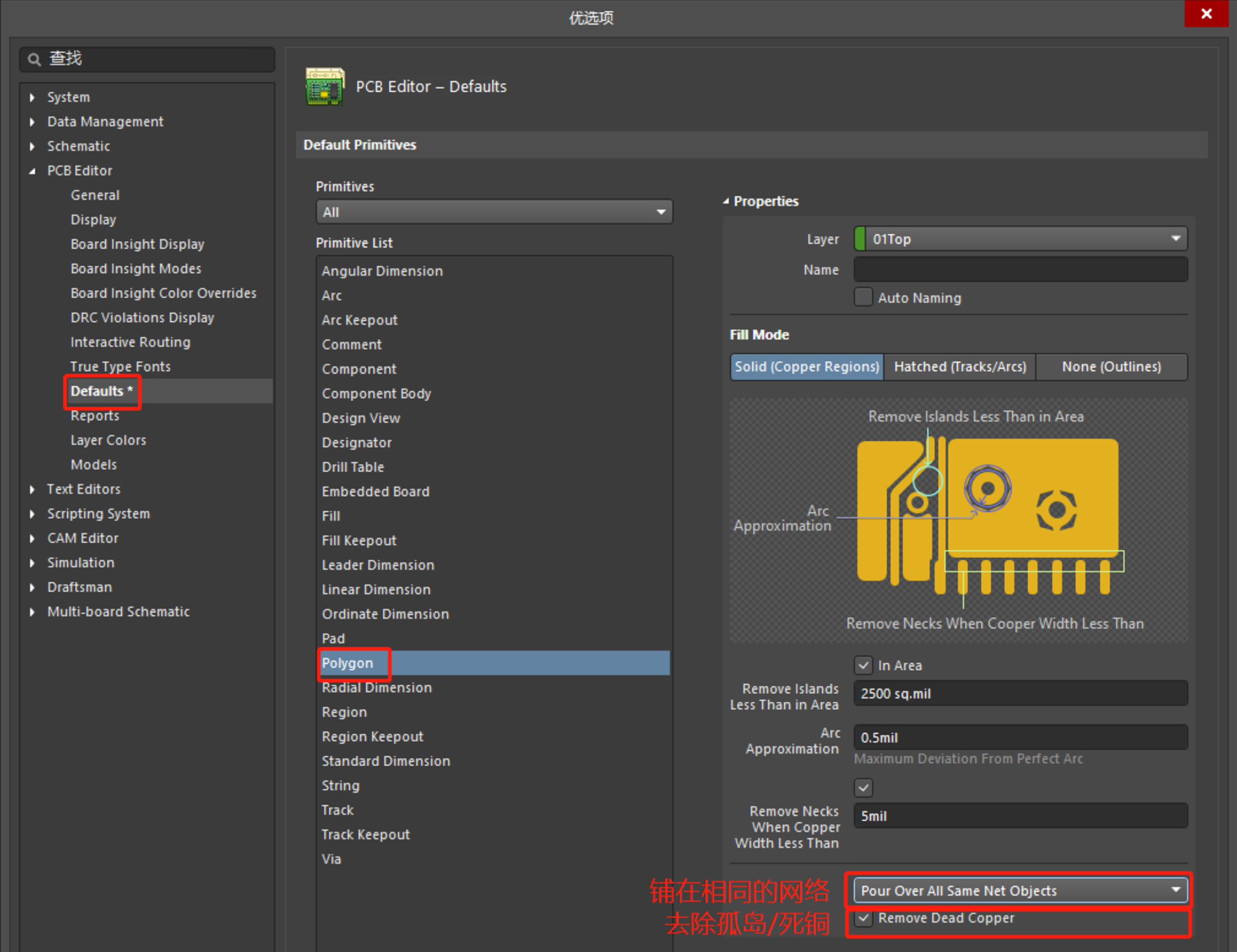

15. 铺铜偏好设置

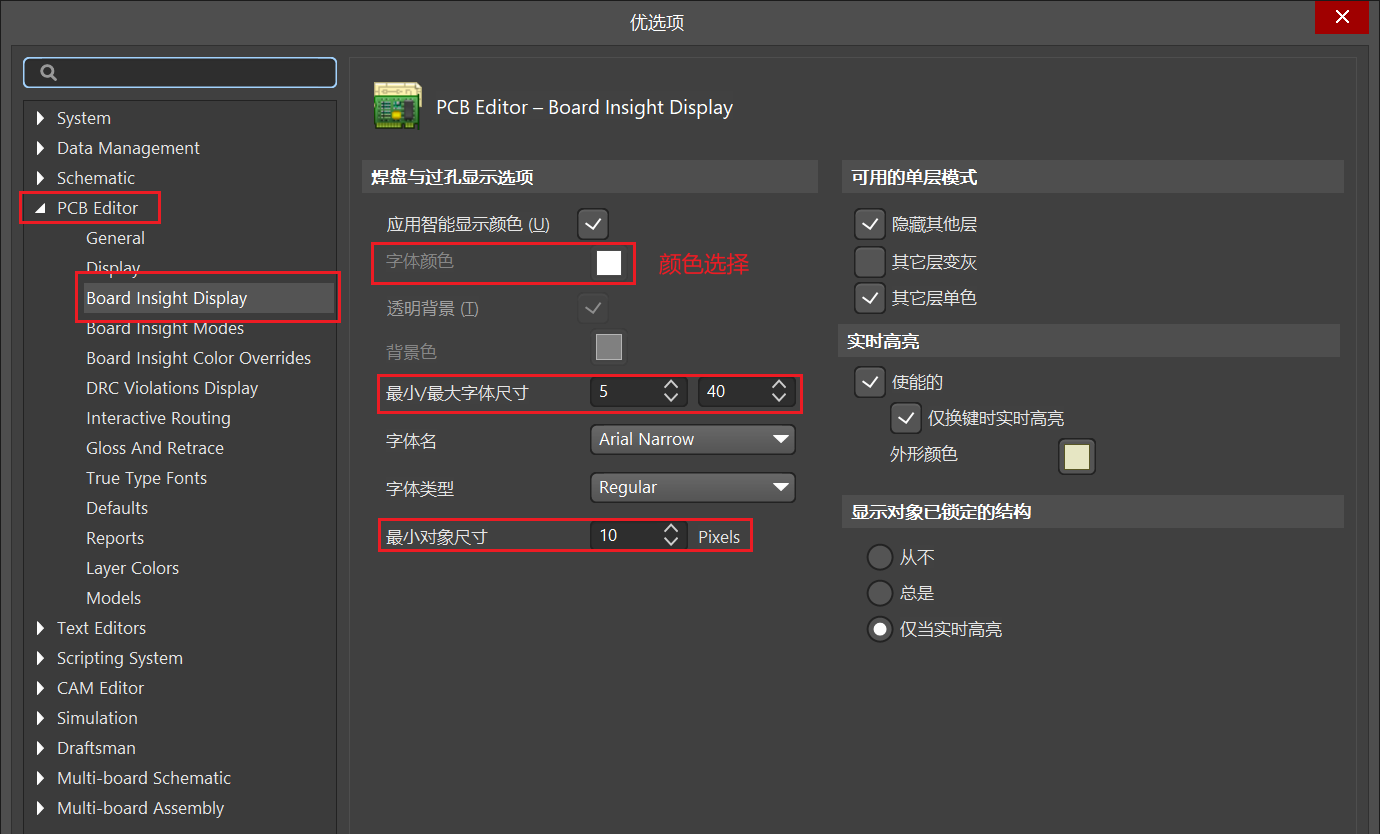

16. 焊盘和过孔显示-网络名称大小、颜色显示

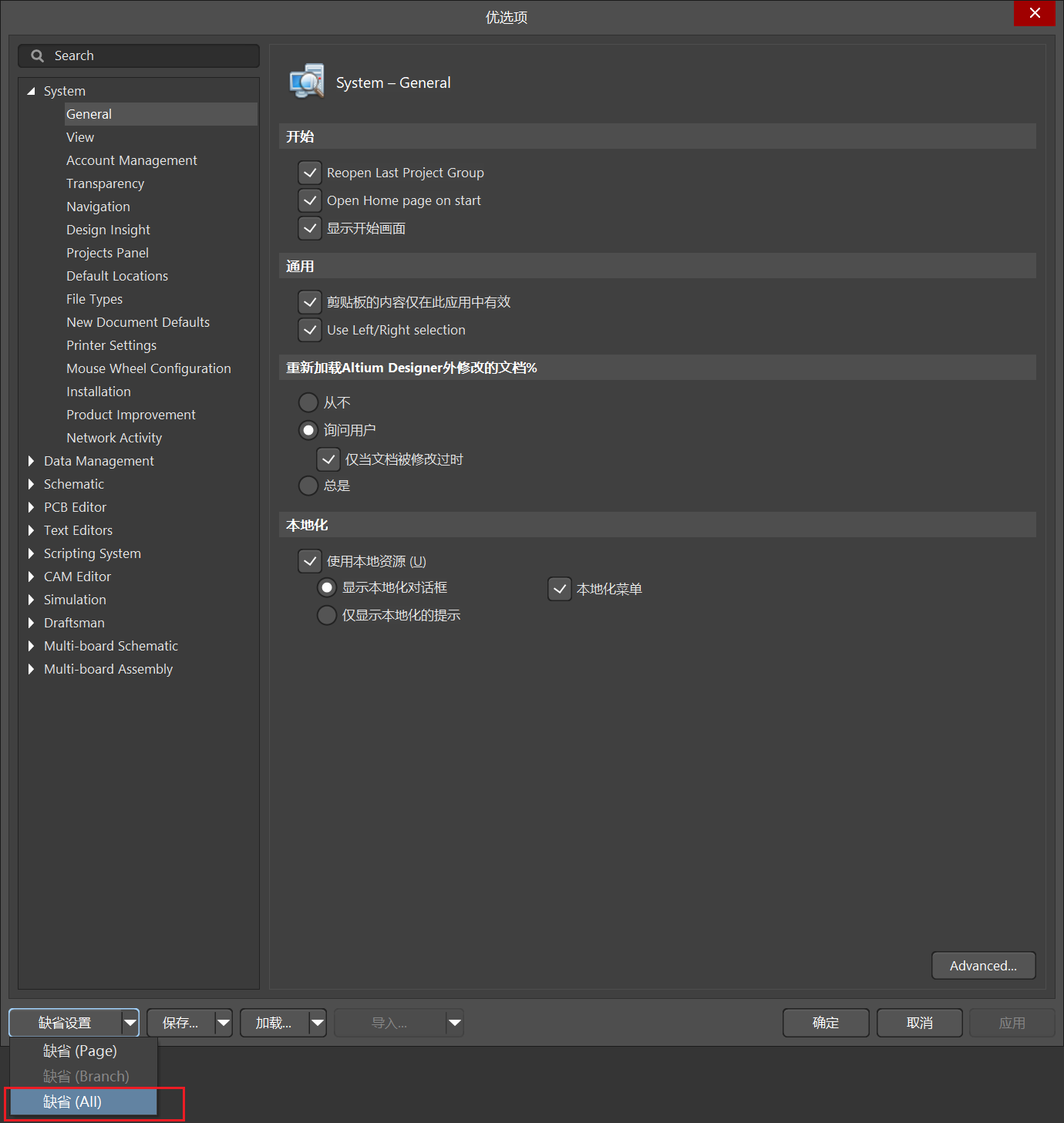

17.软件恢复原设置
